ПО на базе СПДС
«Стройплощадка» для автоматизации разработки разделов ПОС и ППР
Стройплощадка 1.0 — приложение расширяющее функционал СПДС GraphiCS. Программное обеспечение ускоряет подготовку графической и текстовой конструкторской документации в рамках разделов ПОС и ППР.
Задачи, решаемые программой:
- генерация ведомостей и календарных графиков по выполняемым работам и применяемой технике
- произведение расчетов и генерация отчетов по временному электро- и водоснабжению
- подбор грузоподъемных механизмов, сваебойной техники, экскаваторов на основании расчетов и параметров техники
- отрисовка двухмерных параметрических видов строительной техники
- отрисовка рабочих и опасных зон
В качестве графической платформы Стройплощадки 1.0. используется AutoCAD с обязательной надстройкой СПДС GraphiCS.
Состав программы Стройплощадка 1.0
Менеджер проекта

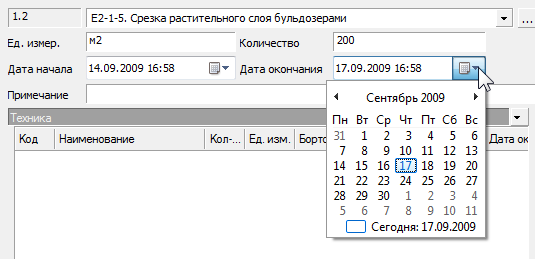

Менеджер проекта предназначен для организации иерархии производимых работ, задания их объемов, единиц измерения и дат выполнения. Менеджер проекта объединяет большинство инструментов «Стройплощадки».
С помощью менеджера проекта задается техника, применяемая для выполнения тех или иных работ.

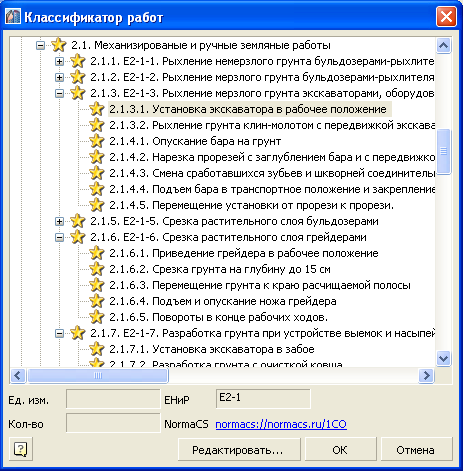

Менеджер проекта имеет инструменты для организации структуры и последовательности работ. Состав работ может назначаться на основании классификатора ЕНиР.
Расчеты

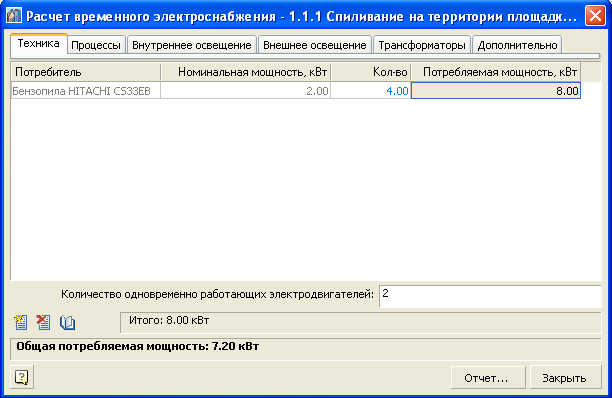

Расчет временного электроснабжения производится на основании методики, изложенной в приложении к СНиП 3.01.01–85. Целью расчета является определение суммарной электрической мощности, необходимой для питания основных потребителей строительной площадки.
Целью расчета временного водоснабжения является определение секундного расхода воды, необходимого для обеспечения нужд потребителей строительной площадки.
Генерация отчетов
На основании введенных проектных данных формируются табличные отчеты – ведомость объемов работ, календарный план производства работ, календарные графики потребности в технике и персонале.
БД строительной техники
Для оформления чертежей используется база данных строительной техники и условно-графических обозначений. Подбор грузоподъемных механизмов осуществляется на основании введенных данных:
- массы и размеров груза и грузозахватных приспособлений
- вылета груза
- высоты подъема груза
Из базы данных выбираются краны, грузоподъемные характеристики которых удовлетворяют введенным данным.

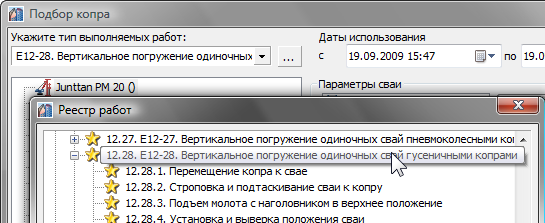

Подбор Копров осуществляется на основании выбранного типоразмера свай. Из базы данных выбираются копры, технические характеристики которых позволяют погружать сваи выбранного диаметра и массы.
В базе данных присутствует техника следующих типов:
- автобетоносмесители
- автобетононасосы
- автомобильные подъемники
- бульдозеры
- буровые установки
- техника для устройства буронабивных свай
- трубоукладчики
- экскаваторы
Общие характеристики техники
Для всей техники, используемой в рамках проекта, задаются бортовые номера и наименования выполняемых работ, даты применения.
Все графические виды техники автоматически перестраиваются при изменении параметров. Кроме того, различные виды одного и того же механизма являются связанными на чертеже, изменение одного вида ведет к синхронному изменению всех связанных с ним.
Графика видов является полностью настраиваемой – включая толщины, тип линий, цвет и слои для создания объектов чертежа. Дополнительно, пользователь может управлять отрисовкой таких графических элементов, как:
- дополнительных штриховых видов стрел
- выносок обозначений техники
- основных размеров
- масштаба отображения
- рабочей и опасной зоны
Для редактирования графики на чертеже используются базовые инструменты платформы и ядра приложения – поворот, отражение, ручки, динамический выбор, задание параметров с помощью диалога и панели свойств.
